Geräte zur Luftreinhaltung: Typen, Auswahlkriterien und industrielle Anwendungen

Ein Anlageningenieur, der für die Einhaltung der Emissionsvorschriften einer Gießerei verantwortlich ist, fragt nur selten abstrakt nach „einem Staubabscheider“. Das eigentliche Gespräch beginnt mit einem Problem: Der Druckabfall im Schlauchfilter steigt jede Woche, das Kartuschenmedium verstopft bei feuchtem Wetter oder ein neuer Partikelgrenzwert, den die vorhandene Einheit nicht einhalten kann. Luftreinhaltungsgeräte sind der Überbegriff für Systeme, die diese Probleme lösen. Die richtige Antwort hängt jedoch von der Abstimmung der Sammeltechnologie auf den Schadstoff, den Prozess und die Betriebsbedingungen ab. In diesem Artikel werden die wichtigsten Gerätefamilien, die Kompromisse bei der Auswahl und die praktischen Punkte erläutert, die darüber entscheiden, ob ein System jahrelang zuverlässig läuft oder vom ersten Monat an Wartungsprobleme verursacht.

Was Geräte zur Luftreinhaltung tatsächlich bewirken

Jedes industrielle Luftreinhaltesystem führt nacheinander vier Schritte aus:

1. Fangen Sie kontaminierte Luft an der Quelle mit einer Haube oder einem Gehäuse ein.
2. Leiten Sie es durch Rohrleitungen zum Behandlungsgerät.
3. Trennen Sie den Schadstoff durch Filtration, Wäsche oder Oxidation aus dem Luftstrom.
4. Führen Sie die gereinigte Luft dem Arbeitsplatz zurück oder lassen Sie sie über einen Schornstein ab.

Im Trennungsschritt unterscheiden sich die Gerätetypen, da die physikalische Form des Schadstoffs bestimmt, welcher Mechanismus funktioniert. Trockener Staub benötigt einen Filter oder einen Impulsabscheider. Klebriger oder brennbarer Staub benötigt häufig Wasser. Ölnebel erfordert koaleszierende Medien. Gase und flüchtige organische Verbindungen (VOCs) müssen adsorbiert oder thermisch zerstört werden.

Die richtige Klassifizierung ist wichtiger als die Wahl einer Marke. Ein Gewebefilter, der trockenen Gießereisand gut verarbeiten kann, kann innerhalb weniger Wochen durch klebrigen Polierstaub aus Aluminium verstopft werden, und ein Nasswäscher, der dort installiert wird, wo ein Trockenkollektor ausgereicht hätte, erhöht lediglich die Kosten für die Wasseraufbereitung, ohne die Leistung zu verbessern. Der Auswahlprozess sollte daher mit einem schriftlichen Schadstoffprofil beginnen, nicht mit einem Produktkatalog.

Hauptgerätefamilien und wo sie jeweils passen

Gewebefilter und Kartuschensammler

Gewebefilter, einschließlich Flachbeutel- und Schlauchbeuteldesigns, verwenden gewebte oder gefilzte Medien, um trockene Partikel aufzufangen. Bei der Pulse-Jet-Reinigung wird ein Druckluftstoß durch die Beutel abgegeben, während der Ventilator weiterläuft. Dies eignet sich für kontinuierliche Prozesse wie die Handhabung von Gießereisand oder das Schleifen von Stahl. Kartuschenabscheider nutzen plissierte Medien, um mehr Filterfläche auf kleinerer Fläche unterzubringen und im Allgemeinen eine bessere Sammeleffizienz bei Feinstaub von 0,5 bis 5 Mikrometern zu erreichen. Der Nachteil besteht darin, dass Kartuschenelemente mehr pro Einheit kosten und durch abrasiven oder hygroskopischen Staub beschädigt werden können. A Patronen-Staubsammler der TMC-Serie ist ein Beispiel für ein kompaktes Kartuschensystem, das für mäßige Staubbelastung und begrenzte Stellfläche ausgelegt ist; In der Praxis hängt die Wahl zwischen Gewebe- und Kartuschenmedien vom verfügbaren Platz, der Staubfeinheit und den akzeptablen Kosten für den Filteraustausch ab.

Großhandel Hersteller von Patronen-Staubsammlern der TMC-Serie, Fabrik Changzhou Thinks Environmental Technology Co., Ltd ist ein chinesischer Großhandelshersteller für Patronen-Staubsammler der TMC-Serie und OEM/ODM-Faktor ... Produkt anzeigen →

Nasskollektoren und explosionsgeschützte Ausführungen

Nassstaubsammler verwenden Wasser, um die Schadstoffe aufzufangen und auszuwaschen. Sie werden zur bevorzugten Option, wenn der Staub klebrig ist, der Gasstrom lösliche Bestandteile enthält oder eine Entzündungsgefahr besteht. Für brennbaren Metallstaub wie Aluminium, Magnesium oder Titan ist ein explosionsgeschützter Nassabscheider oft die sinnvollste Konfiguration, da der Staub benetzt wird, bevor er sich auf einer trockenen Filteroberfläche ansammeln kann. A Explosionsgeschützter Nassstaubabscheider der TVC-Serie befasst sich mit dieser Aufgabe und muss zusammen mit der Kanalanordnung und den Funken erzeugenden Quellen bewertet werden, da der Explosionsschutz eine Systemeigenschaft und keine einzelne Komponente ist.

Großhandel mit explosionsgeschützten Nassstaubsammlern der TVC-Serie, Hersteller, Fabrik Changzhou Thinks Environmental Technology Co., Ltd ist ein chinesischer Großhandelshersteller explosionsgeschützter Nassstaubabscheider der TVC-Serie und OEM/... Produkt anzeigen →

Ölnebelabscheider und Hochvakuum-Reinigungsanlagen

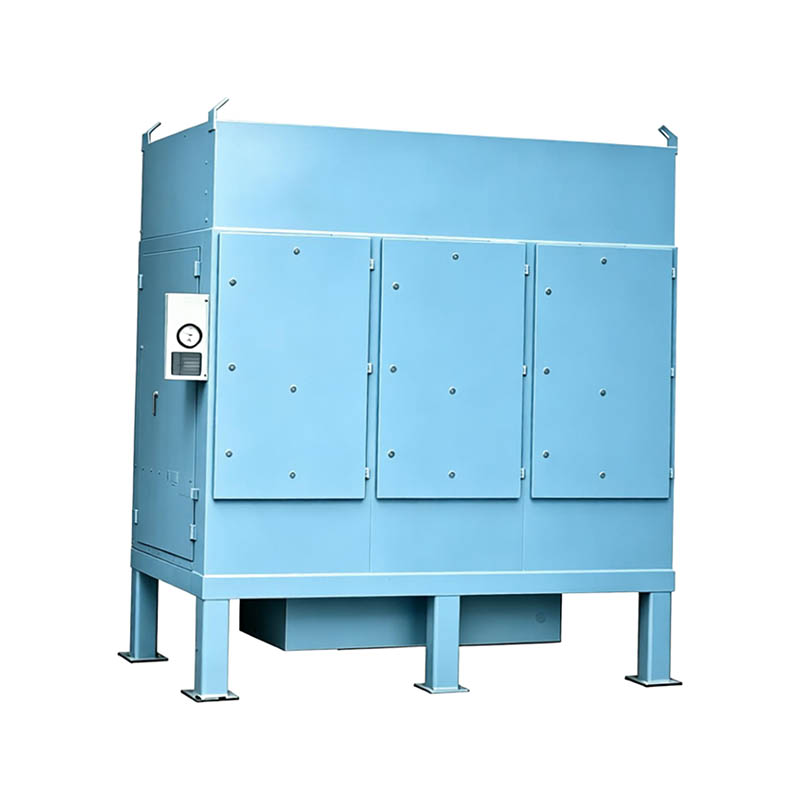

Ölnebelabscheider verwenden Koaleszenzfilter, um durch Metallbearbeitungsflüssigkeiten erzeugte Aerosole zu entfernen und so sowohl die Gesundheit der Arbeiter als auch die Anlagensauberkeit in Bearbeitungsbereichen zu schützen. Hochvakuum-Staubsammelsysteme besetzen eine andere Nische: ein zentrales Vakuumnetzwerk, das Böden, Geräteoberflächen und schwer zugängliche Ecken direkt am Entstehungsort reinigt, was in Einrichtungen wertvoll ist, in denen feine, wertvolle oder gefährliche Stäube verarbeitet werden.

Die Gas- und VOC-Kontrolle rundet das Bild ab

Der Partikelkontrolle kommt bei industriellen Luftqualitätsprojekten die meiste Aufmerksamkeit zu, aber viele Fabriken müssen auch mit Lösungsmitteldämpfen, chemischen Dämpfen oder Gerüchen umgehen. Thermische Oxidationsmittel zerstören VOCs bei hohen Temperaturen, während katalytische Oxidationsmittel bei niedrigeren Temperaturen arbeiten und weniger Kraftstoff verbrauchen. Wenn die Lösungsmittelkonzentration niedrig ist oder intermittierend ist, ist die Adsorption von Aktivkohle in Kombination mit der katalytischen Verbrennung häufig wirtschaftlicher als eine kontinuierlich laufende Oxidationsanlage. Bei Strömen, die sowohl Partikel als auch flüchtige organische Verbindungen (VOCs) enthalten, erfolgt in der Entwurfssequenz normalerweise zuerst die Partikelsammlung und dann die Gasbehandlung, um die Adsorptions- oder Katalysatormedien vor Verschmutzung zu schützen. Ein Aktivkohle-Adsorptions-Desorptions- und katalytisches Verbrennungssystem veranschaulicht diesen kombinierten Ansatz für Anlagen mit schwankender Lösungsmittelbelastung, von Drucklinien bis hin zu Beschichtungsbetrieben.

Großhandel mit Systemen zur Adsorption, Desorption und katalytischen Verbrennung von Aktivkohle Changzhou Thinks Environmental Technology Co., Ltd ist ein chinesischer Großhändler für Aktivkohleadsorption, -desorption und katalytische Verbrennung. Produkt anzeigen →

Auswahlkriterien, die über Erfolg oder Misserfolg entscheiden

Beginnen Sie mit den Staub- und Gaseigenschaften

Partikelgrößenverteilung, Schüttdichte, Abrasivität, Feuchtigkeit, Temperatur und Explosionsfähigkeit bestimmen, welche Kollektorfamilie überhaupt funktionieren kann. Hygroskopischer Staub kann in feuchten Klimazonen plissierte Kartuschenmedien verstopfen; Schleifstaub erodiert Kanalbögen und Zyklonwände, lange bevor er den Filter erreicht; und Gas über etwa 200 °C erfordert Hochtemperatur-Filtermedien oder eine vorgeschaltete Kühlstufe. Ein seriöser Lieferant wird diese Parameter vor der Angebotserstellung schriftlich erfragen, da jede nachgelagerte Leistungsgarantie von ihnen abhängt.

Passen Sie Luftvolumen, Filtrationsgeschwindigkeit und Emissionsgrenzwerte an

Das Luftvolumen bestimmt die Größe jeder Komponente, vom Kanaldurchmesser bis zur Lüfterleistung. Die Filtrationsgeschwindigkeit, das Verhältnis von Luftstrom zur Filterfläche, ist die Zahl, die einen zuverlässigen Kollektor von einem chronischen Wartungsproblem trennt. Wenn ein Kartuschenkollektor über seiner Nenngeschwindigkeit betrieben wird, steigt der Differenzdruck, der Reinigungszyklus verkürzt sich und die Lebensdauer des Mediums verkürzt sich. Darin werden die praktischen Kompromisse zwischen den beiden vorherrschenden Filtertechnologien behandelt Vergleich zwischen Kartusche und Beutelfilter , aber die Kurzfassung lautet: Patronen sparen Platz und kommen gut mit Feinstaub zurecht; Baghouses tolerieren höhere Staubbelastungen und abrasive Partikel bei geringeren Medienkosten.

Überprüfen Sie Sicherheitsvorschriften und Compliance-Grenzen

Lokale Emissionsgrenzwerte, Arbeitsplatzgrenzwerte und Explosionsschutznormen wie ATEX oder NFPA 68 legen den Designrahmen fest, bevor Hardware ausgewählt wird. Geräte, die einen Schornstein-Emissionsgrenzwert einhalten, können dennoch eine Sicherheitsüberprüfung nicht bestehen, wenn sich Staub in den Rohrleitungen ansammelt und ein Verpuffungsrisiko darstellt. Explosionsentlastung, Absperrventile und Funkenerkennung müssen als Teil des Gesamtsystems betrachtet werden, insbesondere in Industrien, in denen brennbare Pulver verarbeitet werden.

Wie Branchen dieselbe Ausrüstung unterschiedlich einsetzen

Gießereien, Stahlwerke, Nichteisenmetallverarbeiter, Chemiefabriken, pharmazeutische Anlagen und Hersteller neuer Energien kaufen die gleichen großen Ausrüstungskategorien, wenden diese jedoch jeweils aufgrund unterschiedlicher Einschränkungen an. Eine Graugussgießerei installiert in der Regel einen Flachbeutelkollektor zum Schmelzen und Sandhandling und fügt dann einen Funkenfänger und einen Luftkühler vor dem Filter einer Strahlanlage hinzu. Eine pharmazeutische Anlage verarbeitet kleine Mengen wirksamer Verbindungen und setzt daher auf Kartuschensammler mit sicherem, schnellem Filterwechsel und HEPA-Endfiltration. Das Hauptproblem einer Druckerei sind Lösungsmitteldämpfe und nicht Staub, wodurch das Budget in Richtung VOC-Reduzierung verlagert wird. Werfen Sie einen genaueren Blick auf einen der anspruchsvollsten Sektoren, den Lösungen zur Staubabsaugung in der Gießerei Auf dieser Seite wird erläutert, wie Staubbelastungen beim Gießen, Ausschütteln und Endbearbeiten in spezifische Geräteanordnungen umgesetzt werden.

Der Collector ist nur die Hälfte des Systems

Ein richtig dimensionierter Kollektor ist immer noch leistungsschwach, wenn die vorgeschaltete Erfassung und Vorbehandlung falsch ist. Quellenabfanghauben müssen so positioniert werden, dass sie die Verunreinigung auffangen, ohne überschüssiges Prozessmaterial in den Kanal zu schleppen. Funkenfänger schützen Filtermedien vor glühender Glut. Luftkühler senken die Gastemperatur, um die Medien zu schützen und ein Schwelen zu verhindern. Die Kanalgeschwindigkeit muss hoch genug sein, um das Absetzen von Staub zu verhindern, aber niedrig genug, um Erosion zu begrenzen. Diese Komponenten machen oft den Unterschied zwischen einer Anlage, die ihren Abnahmetest besteht, und einer Anlage, die jede Schicht Probleme hat. Lieferanten, die auch Hauben, Funkenfallen, Kühler und Starthilfe anbieten, beseitigen die Schnittstellenprobleme, die auftreten, wenn mehrere Anbieter sich gegenseitig die Schuld geben; die Wartung und Einrichtungsunterstützung für Staubsammelsysteme Das Angebot eines integrierten Herstellers ist eine Möglichkeit zu überprüfen, ob ein Anbieter den gesamten Umfang abdecken kann.

Was Sie vor dem Kauf überprüfen sollten

Der Gesamtpreis pro Kubikmeter Luftstrom ist eine schlechte Vergleichsbasis. Die Gesamtbetriebskosten hängen von der Lebensdauer des Filtermediums, dem Druckluftverbrauch, der Lüfterenergie, den Entsorgungskosten des gesammelten Staubs und der Ausfallzeit während des Filterwechsels ab. Bevor Sie ein Angebot unterzeichnen, bestätigen Sie, dass der Lieferant die Designannahmen dokumentiert hat:

• Staubkonzentration am Einlass, Partikelgrößenverteilung, Temperatur und Feuchtigkeitsgehalt.
• Erforderlicher Ausgangsemissionsgrenzwert und die Prüfmethode, die bei der Inbetriebnahme verwendet wird.
• Filtermedientyp, Nennfiltrationsgeschwindigkeit und erwartete Lebensdauer.
• Druckluftqualität und -verbrauch für die Pulse-Jet-Reinigung.
• Werkstests, Installationsüberwachung, Bedienerschulung und Reaktion auf Ersatzteile.

Die Fertigungsfähigkeit ist bei dieser Bewertung genauso wichtig wie das Datenblatt. Ein Lieferant hinter seiner eigenen Fabrik ist für die Schweißqualität, die Gehäusedicke und die Ausrichtung von Türen und Trichtern verantwortlich. Ebenso relevant sind internationale Liefererfahrungen: Beim Export von Geräten bestimmen Projektabwicklung, Dokumentation und lokaler Support, wie schnell die Anlage mit der Produktion beginnt. Das Werk hinter den in diesem Artikel beschriebenen Gerätefamilien verfügt über eine 22.000 m² große Fabrikfläche, verkauft mehr als 15 % seiner Produktion im Ausland und unterstützt Projekte durch Niederlassungen in Mexiko und Russland. Ein solcher Platzbedarf garantiert keine gute Installation, erleichtert jedoch die Beantwortung praktischer Supportfragen. Geräte zur Luftreinhaltung funktionieren, wenn sie für den Schadstoff ausgewählt, für den Prozess dimensioniert und über die gesamte Lebensdauer des Systems unterstützt werden.
