Hilfsausrüstung zur Staubabsaugung bezieht sich auf die unterstützenden Komponenten, die neben einer primären Staubabscheidereinheit installiert sind, um den Luftstrom zu steuern, das System zu schützen und eine gleichmäßige Absaugung in der gesamten Anlage aufrechtzuerhalten. Dazu gehören Rohrleitungen, Brandschutztore, Filternelemente, Funkenfänger, Schalldämpfer und Dämpfer, die sich jeweils auf einen bestimmten Teil der Bewegung von Luft und Partikeln durch das Gesamtsystem konzentrieren.
Rohrleitungen und Sprengtore Leiten und kontrollieren Sie den Luftstrom zu jedem Arbeitspunkt
Filter und Separatoren Partikel vor der Abluft oder Rückluft einfangen
Funkenfänger Reduzieren Sie das Entzündungsrisiko durch heiße Partikel
Schalldämpfer und Dämpfer Beherrschen Sie Lärm und regulieren Sie das Luftstromgleichgewicht
Wie Staubsammler funktionieren
Ein Staubsammelsystem saugt Luft zusammen mit in der Luft befindlichem Staub und Schmutz durch ein Kanalnetz in eine Zentraleinheit, wo Partikel aus dem Luftstrom getrennt werden, bevor die gereinigte Luft abgesaugt oder in den Arbeitsbereich zurückgeführt wird. Der Kernkollektor erzeugt einen Sog durch einen Ventilator oder ein Gebläse, während die ihn umgebende Zusatzausrüstung bestimmt, wie effektiv dieser Sog jeden Verwendungspunkt erreicht, wie gut Partikel gefiltert werden und wie sicher das System im Laufe der Zeit arbeitet.
Vereinfachter Luftstromweg: Von einem Arbeitspunkt angesaugte Luft strömt durch ein Blastor und Rohrleitungen, wird gefiltert und tritt durch den Kollektorventilator aus.
Arten von Hilfsgeräten zur Staubabsaugung
Rohrleitungen and Fittings
Starre oder flexible Rohrleitungen, die den Luftstrom von einzelnen Arbeitspunkten zum zentralen Sammler leiten, wobei Bögen, Y-Stücke und Reduzierstücke den Gesamtsystemwiderstand beeinflussen.
Explosionstors
Manuelle oder automatisierte Ventile, die den Luftstrom zu einer bestimmten Zweigleitung öffnen oder schließen und so ermöglichen, dass die Absaugung dorthin geleitet wird, wo sie gerade benötigt wird.
Filterpatronen und -beutel
Medien, die feine Partikel einfangen, bevor die Luft austritt oder zurückgeführt wird, wobei die Filtereffizienz und die Oberfläche sowohl die Luftqualität als auch den Luftstromwiderstand beeinflussen.
Funkenfänger
Geräte, die vor dem Filtermedium installiert werden, um das Risiko zu verringern, dass heiße Partikel oder Funken brennbare Filteroberflächen erreichen.
Schalldämpfer
Komponenten, die am Ventilatoreinlass oder -auslass installiert sind, um Betriebsgeräusche zu reduzieren, die durch die Luftbewegung durch das System entstehen.
Dämpfer
Geräte, die das Luftstromgleichgewicht über mehrere Zweige hinweg regulieren und so dazu beitragen, eine gleichmäßige Saugleistung über ein Mehrpunktsystem hinweg aufrechtzuerhalten.
CFM-Anforderungen und Überlegungen zum Luftstrom
Kubikfuß pro Minute (CFM) beschreibt das Luftvolumen, das ein Staubsammelsystem durch einen bestimmten Punkt im Kanalsystem bewegt. Der erforderliche CFM hängt von der Anzahl und Art der angeschlossenen Arbeitspunkte, dem Durchmesser der Rohrleitungen und dem durch Armaturen, Filter und andere Hilfskomponenten verursachten Widerstand ab. Unterdimensionierte Rohrleitungen oder zu viele offene Blastore im Verhältnis zur Nennkapazität des Kollektors können den effektiven CFM verringern, der jeden einzelnen Punkt erreicht, selbst wenn der Hauptkollektor selbst normal funktioniert.
| Faktor | Auswirkung auf den erforderlichen CFM |
| Kanaldurchmesser | Kleinere Durchmesser erhöhen die Luftgeschwindigkeit, verringern jedoch das bei einem bestimmten Druck bewegte Gesamtvolumen |
| Anzahl der geöffneten Brandschutztore | Mehrere gleichzeitig geöffnete Zweige verteilen die verfügbare Saugkraft auf mehrere Punkte |
| Kanallänge und Anschlüsse | Längere Läufe und mehr Ellbogen erhöhen den Widerstand und verringern den effektiven Luftstrom |
| Filterbeladung | Ein geladener Filter erhöht den Widerstand und verringert den Luftstrom, bis er gereinigt oder ersetzt wird |
| Werkzeug- oder Arbeitspunktanforderung | Jedes angeschlossene Tool oder jeder verbundene Prozess verfügt normalerweise über einen Mindest-CFM, der für eine effektive Erfassung erforderlich ist |
Häufige Probleme mit Staubsammlern
Viele der Hauptkollektoreinheit zugeschriebene Probleme sind in Wirklichkeit auf die sie umgebenden Zusatzgeräte zurückzuführen. Ein lauter Betrieb gepaart mit einer reduzierten Saugleistung deutet beispielsweise häufig eher auf eine Einschränkung des Luftstroms als auf einen defekten Lüfter hin, da ein eingeschränkter Luftstrom dazu führen kann, dass der Lüfter mit höherer effektiver Last läuft und am Arbeitspunkt weniger nutzbare Saugleistung liefert.
| Symptom | Wahrscheinliche Ursache |
| Lauter Betrieb mit geringer Saugkraft | Verstopfte oder unterdimensionierte Rohrleitungen, ein überlasteter Filter oder zu viele offene Drucktore |
| Ungleichmäßige Absaugung über die Arbeitspunkte hinweg | Schlecht ausbalancierte Dämpfer oder inkonsistente Kanaldimensionierung über die Zweige hinweg |
| Reduzierter Luftstrom im Laufe der Zeit | Filtermedien erreichen ihre Kapazität ohne Reinigung oder Austausch |
| Übermäßige Vibration oder Rasseln | Lose Kanalverbindungen oder nicht ordnungsgemäß abgedichtete Formstücke |
So machen Sie einen Staubabscheider effizienter
Die Verbesserung der Gesamtsystemeffizienz erfordert im Allgemeinen die Bewältigung der folgenden Probleme Hilfsausrüstung zur Staubabsaugung und nicht nur die Kollektoreinheit. Die richtige Dimensionierung der Rohrleitungen für den erforderlichen CFM, die Minimierung unnötiger Rohrbögen und Formstücke, das Geschlossenhalten der Luftklappen an ungenutzten Abzweigungen und die regelmäßige Wartung der Filtermedien tragen alle dazu bei, den Luftstrom näher an der Nennkapazität des Systems zu halten. Automatisierte Blastore, die sich nur für das gerade verwendete Werkzeug öffnen, können auch die Anzahl offener Zweige reduzieren, die zu einem bestimmten Zeitpunkt um die verfügbare Absaugung konkurrieren.

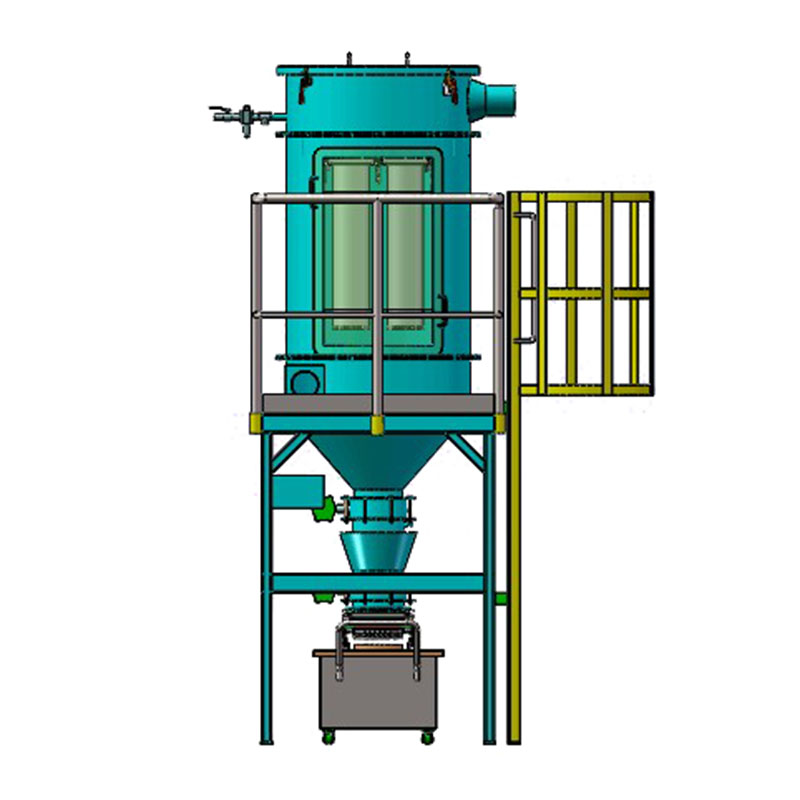

Arten von Staubsammelsystemen
| Systemtyp | Trennmethode | Typische Anwendung |

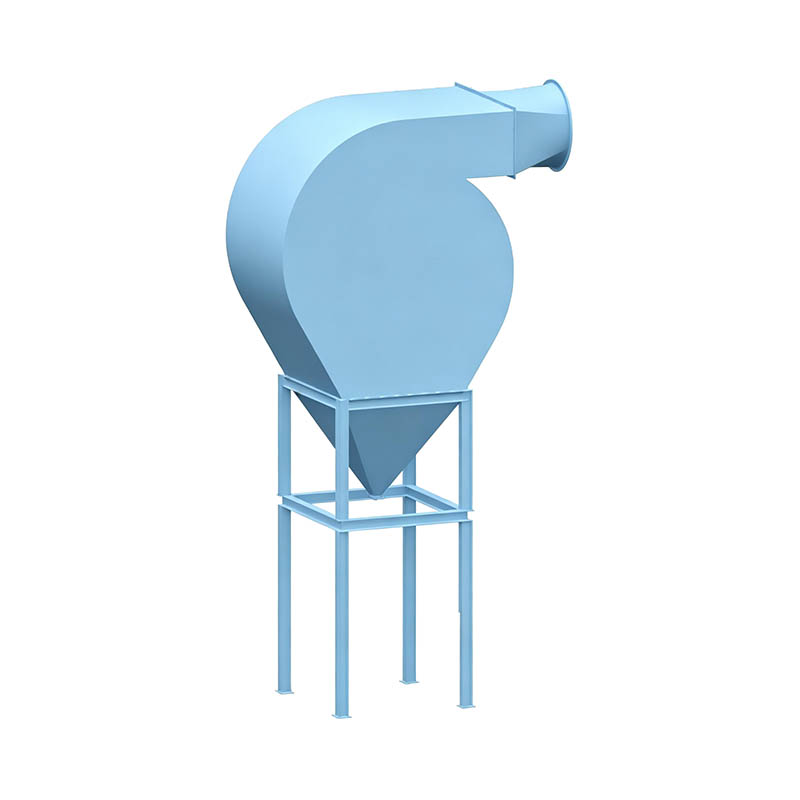

| Zyklonabscheider | Die Zentrifugalkraft trennt größere Partikel vor der Filtration | Anlagen, in denen neben Feinstaub auch grober Schmutz entsteht |
| Baghouse-Sammler | Stofffilterbeutel fangen Partikel auf, wenn die Luft durchströmt | Allgemeine industrielle Staubabsaugung mit mäßigem Luftstromvolumen |
| Kartuschensammler | Faltenfilterpatronen sorgen für eine größere Filteroberfläche | Anwendungen, die eine feinere Filterung bei kompakterem Platzbedarf erfordern |
Anwendungsszenarien
- Holzbearbeitungsanlagen: Mehrere Maschinenarbeitspunkte erfordern einen ausgewogenen Luftstrom über gleichzeitig arbeitende Geräte.
- Metallverarbeitung: Systeme, die aufgrund heißer Partikel, die bei Schneid- oder Schleifprozessen entstehen, Funkenfänger erfordern.
- Lebensmittelverarbeitungsumgebungen: Staubkontrollsysteme, die eine Filterung erfordern, die an bestimmte Partikeleigenschaften und Sauberkeitsstandards der Anlage angepasst ist.
- Allgemeine Fertigung: Mehrzweigige Kanalnetze, die mehrere Prozesspunkte mit einem gemeinsamen zentralen Sammler verbinden.
Überlegungen zur Auswahl von Zusatzgeräten
- Passender Kanaldurchmesser zu den CFM-Anforderungen: Unterdimensionierte Rohrleitungen begrenzen den Luftstrom unabhängig von der Nennkapazität des Kollektors.
- Für die Partikelart geeignete Filtermedien: Verschiedene Prozesse erzeugen Partikel unterschiedlicher Größe und Eigenschaften, was sich darauf auswirkt, welches Filtermedium die beste Leistung erbringt.
- Konfiguration des Explosionstors: Manuelle Tore eignen sich für kleinere Systeme, während automatisierte Tore für Einrichtungen mit häufig wechselnden Arbeitspunkten geeignet sind.
- Notwendigkeit eines Funkenfängers: Bei Prozessen, bei denen heiße Partikel oder Funken entstehen, sollten Funkenfänger vor den Filtermedien angebracht werden, um das Entzündungsrisiko zu verringern.
- Anforderungen an den Lärmschutz: Anlagen mit lärmempfindlichen Umgebungen erfordern möglicherweise Schalldämpfer, deren Größe auf das Luftstromvolumen des Kollektors abgestimmt ist.
Wartungstipps für Staubsammelsysteme
- Filtermedien regelmäßig prüfen und reinigen: Ein geladener Filter erhöht den Widerstand und verringert den Luftstrom im gesamten angeschlossenen System.
- Kanalanschlüsse auf Undichtigkeiten prüfen: Lockere Verbindungen verringern die effektive Saugwirkung und können dazu führen, dass Partikel in den umgebenden Raum entweichen.
- Überprüfen Sie die Funktion des Brandschutztors: Tore, die sich nicht vollständig öffnen oder schließen lassen, können zu einer ungleichmäßigen Luftstromverteilung über die Äste führen.
- Überwachen Sie den Zustand des Funkenfängers: Ablagerungen oder Beschädigungen können ihre Wirksamkeit bei Prozessen verringern, bei denen heiße Partikel entstehen.
Häufige Fehler und übersehene Überlegungen
- Unterdimensionierung der Rohrleitungen im Verhältnis zur Kollektorkapazität: Dies schränkt den effektiven Luftstrom ein, selbst wenn das Hauptgerät ordnungsgemäß funktioniert.
- Ungenutzte Brandschutztore offen lassen: Dadurch wird die verfügbare Saugleistung unnötigerweise auf derzeit nicht genutzte Zweige aufgeteilt.
- Verzögerung der Filterwartung: Ein überladener Filter ist eine der häufigsten Ursachen für eine allmählich nachlassende Systemleistung.
- Beim ersten Entwurf wurden die Anforderungen an den Lärmschutz außer Acht gelassen: Das Hinzufügen von Schalldämpfern nach der Installation ist oft schwieriger als die Berücksichtigung des Lärmschutzes bei der anfänglichen Systemplanung.
Fazit
Hilfsausrüstung zur Staubabsaugung spielt eine zentrale Rolle für die Wirksamkeit eines Staubsammelsystems und ist oft für Probleme verantwortlich, die scheinbar von der Hauptsammeleinheit herrühren. Die korrekte Dimensionierung der Rohrleitungen, die Wartung des Filtermediums, die entsprechende Konfiguration von Blastoren sowie der Einbau von Funkenfängern und Schalldämpfern bei Bedarf tragen alle zu einem gleichmäßigen Luftstrom und einem sichereren und leiseren Betrieb über die gesamte Lebensdauer des Systems bei.
Häufig gestellte Fragen
Was sind die CFM-Anforderungen für einen Staubabscheider?
Der erforderliche CFM hängt von der Anzahl der angeschlossenen Arbeitspunkte, dem Kanaldurchmesser und dem durch Armaturen und Filter verursachten Widerstand ab, wobei jedes Werkzeug oder jeder Prozess normalerweise einen Mindestluftstrom für eine effektive Erfassung benötigt.
Was sind häufige Probleme mit Staubabscheidern?
Zu den häufigsten Problemen zählen lauter Betrieb mit geringer Saugleistung, ungleichmäßiger Luftstrom über die Arbeitspunkte hinweg, allmählich verringerte Leistung durch Filterbeladung und Vibrationen durch lose Kanalverbindungen.
Wie kann ein Staubabscheider effizienter gemacht werden?
Die richtige Dimensionierung der Rohrleitungen, die Minimierung unnötiger Armaturen, das Schließen ungenutzter Luftklappen und die regelmäßige Wartung der Filtermedien tragen dazu bei, den Luftstrom näher an der Nennkapazität zu halten.
Warum macht mein Staubabscheider bei sehr geringer Saugleistung ein lautes Geräusch?
Diese Kombination weist in der Regel eher auf einen eingeschränkten Luftstrom durch einen verstopften Kanal, einen belasteten Filter oder zu viele offene Luftklappen als auf einen Fehler im Hauptventilator selbst hin.
Welche Arten von Staubsammelsystemen gibt es?
Zyklonabscheider, Schlauchfilter und Kartuschenabscheider sind gängige Typen, die jeweils eine andere Partikelabscheidungsmethode verwenden, die für unterschiedliche Anwendungen geeignet ist.
Welche Zusatzausrüstung unterstützt ein Staubsammelsystem?
Rohrleitungen, blast gates, filter cartridges or bags, spark arrestors, silencers, and dampers each support a specific aspect of airflow management and system safety.
