Tornado-Rauchhaube

1. Vollständiger Branchenleitfaden zur Tornado-Rauchhaube-Technologie in Schmelzbetrieben

Die Kontrolle der industriellen Luftverschmutzung ist ein entscheidender Faktor in der modernen Fertigung, insbesondere in Sektoren mit hohen Emissionen wie dem Metallguss, der Stahlproduktion und dem Schmelzen von Nichteisenmetallen. Unter den verschiedenen Technologien, die zur Verwaltung der Luftqualität am Arbeitsplatz und zur Einhaltung der Umweltvorschriften eingesetzt werden, sticht die Mittelfrequenz-Ofenhaube, allgemein bekannt als Tornado-Rauchhaube, als wesentliche Komponente hervor. Dieses spezielle System spielt eine entscheidende Rolle bei der Erfassung von Luftschadstoffen direkt an der Quelle während der Hochtemperatur-Metallverarbeitung.

Für internationale industrielle Beschaffungsmanager und Fabrikingenieure ist das Verständnis der technischen Mechanik, der strukturellen Vorteile und der betrieblichen Auswirkungen einer Tornado-Rauchhaube von entscheidender Bedeutung für die Aufrechterhaltung einer effizienten, sicheren und konformen Produktionsanlage.

2. Die Kernfunktion und Designphilosophie der Tornado Smoke Hood

Beim Betrieb von Mittelfrequenz-Induktionsöfen entstehen ständig Rauch, Staub und gefährliche Gase. Das Volumen und die Flugbahn dieser Emissionen ändern sich jedoch drastisch, abhängig von der spezifischen Phase des Schmelzzyklus. Eine standardmäßige statische Absaughaube kann diese dynamischen Emissionen oft nicht effizient erfassen, was dazu führt, dass flüchtiger Staub in die Werkstatt entweicht.

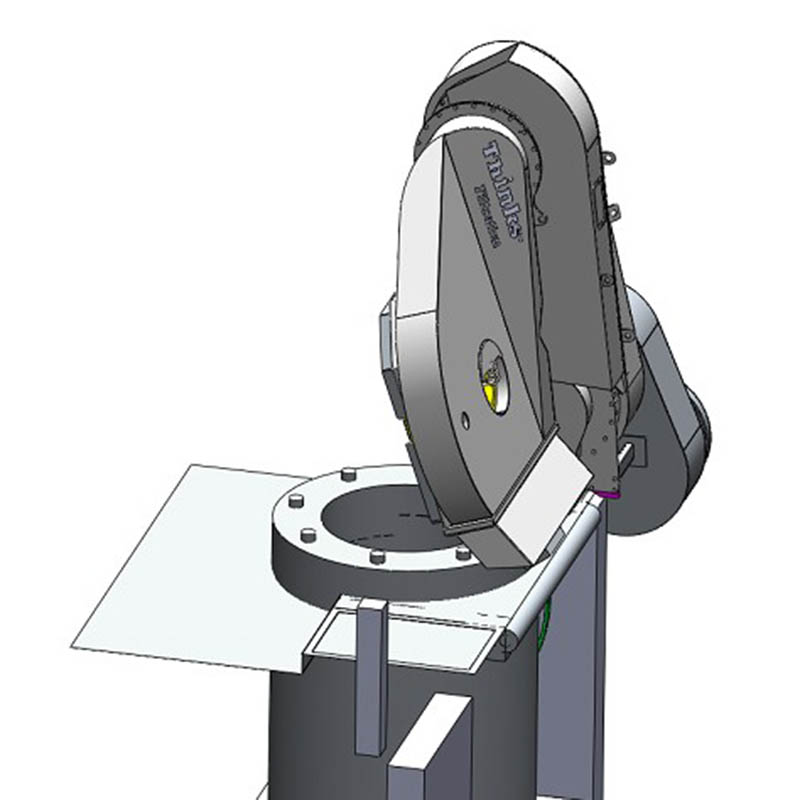

Die Tornado Smoke Hood löst diese Herausforderung durch ein fortschrittliches aerodynamisches Design. Durch die Erzeugung eines kontrollierten, rotierenden Luftwirbels, der einen natürlichen Tornado nachahmt, erzeugt die Haube eine starke lokale Unterdruckzone direkt über der Ofenmündung. Dieser Wirbelmechanismus stabilisiert den von der Metallschmelze erzeugten thermischen Aufwind und zieht Rauch und Feinstaub in die Absaugleitungen, bevor sie sich in der Umgebung verteilen können.

Diese Fähigkeit zur dynamischen Erfassung ist von wesentlicher Bedeutung, da das Schmelzen mehrere unterschiedliche Betriebsphasen umfasst, die jeweils einzigartige physikalische Hindernisse für Lufterfassungssysteme darstellen:

• Ladephase: Wenn Rohschrott oder Barren in den Ofen eingebracht werden, können Feuchtigkeit und Öle zu plötzlichen Rauch- und Flammenausbrüchen führen. Um diese plötzlichen Volumenspitzen bewältigen zu können, muss die Haube eine maximale Saugleistung bieten.
• Schlackenentfernung: Arbeiter müssen Zugang zur Ofenoberfläche haben, um Verunreinigungen zu entfernen. Die Haubenkonstruktion muss ausreichend Platz für Werkzeuge bieten und gleichzeitig eine starke seitliche oder abgewinkelte Ansaugbarriere aufrechterhalten, um das Personal vor Hitze und Dämpfen zu schützen.

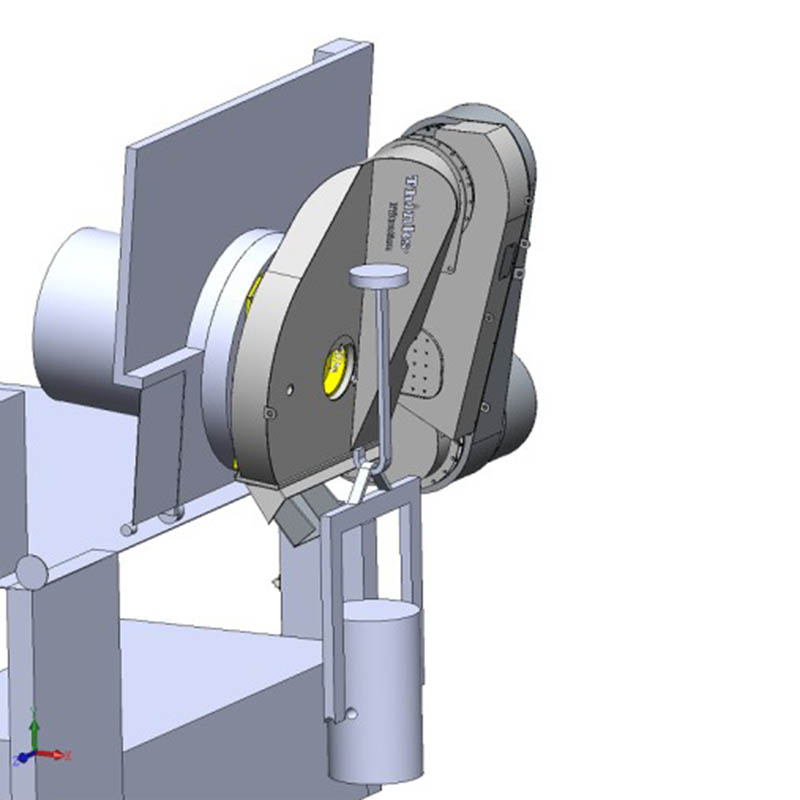

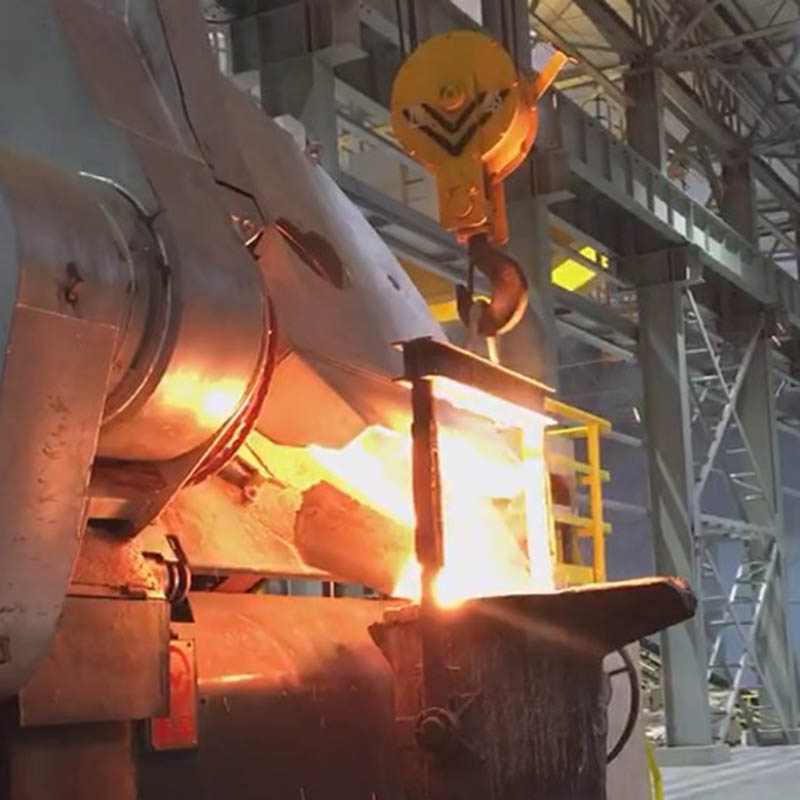

• Klopfphase: Durch Kippen des Ofens zum Ausgießen von geschmolzenem Eisen oder Stahl wird der Emissionspunkt vollständig verändert. Die Tornado-Rauchhaube ist so konzipiert, dass sie zusammen mit dem Ofenkörper geschwenkt oder gekippt werden kann, um auch bei extremen Winkeln eine ununterbrochene Erfassungseffizienz zu gewährleisten.

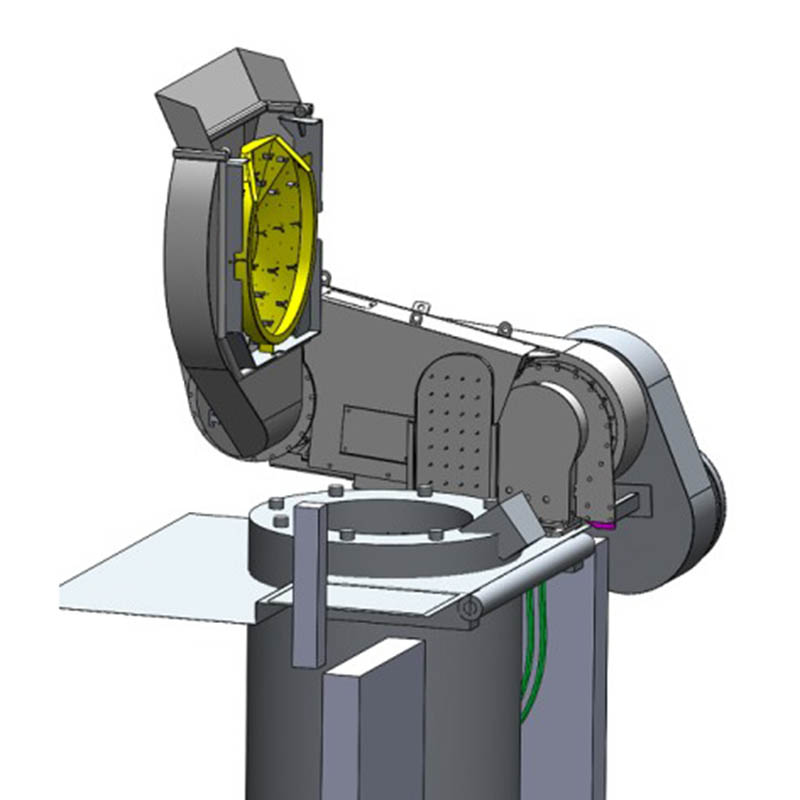

• Austausch der Ofenauskleidung: Für die Wartung ist ein vollständiger Zugang zum Inneren des Geräts erforderlich. Die Auffanghaube muss so konstruiert sein, dass sie sich vollständig aus dem Arbeitsbereich herausbewegen lässt, ohne die Hauptkanalverbindungen zu unterbrechen.

3. Vergleichende Analyse von Schmelzhaubentechnologien

Um zu verstehen, warum die Tornado Smoke Hood die erste Wahl für das industrielle Luftqualitätsmanagement darstellt, ist es hilfreich, ihre Leistungsmerkmale mit herkömmlichen Alternativen zu vergleichen, die häufig in älteren Fabriken oder Fabriken mit niedrigeren Spezifikationen zu finden sind.

In der folgenden Tabelle sind die wichtigsten Betriebsunterschiede zwischen standardmäßigen festen Hauben, generischen Hauben mit beweglichem Vordach und der fortschrittlichen Tornado-Rauchhaube aufgeführt.

4. Wichtige technische Parameter für die Optimierung

Die Implementierung eines effektiven industriellen Lüftungssystems erfordert die genaue Berechnung mehrerer technischer Faktoren. Bei der Anpassung einer Tornado-Rauchhaube an ein Mittelfrequenz-Induktionsofensystem bewerten die Ingenieurteams drei Hauptparameter, um langfristige Stabilität und Energieeinsparungen sicherzustellen:

Reduzierung des Flüssigkeitsflusses und des Druckabfalls

Jede Biegung, Einschränkung und jeder Übergang in einer Abzugshaube führt zu einem Widerstand gegen die Luftbewegung, der als Druckabfall bezeichnet wird. Ein hoher Druckabfall zwingt den Haupt-Radialventilator dazu, härter zu arbeiten, was den Stromverbrauch drastisch erhöht. Fortschrittliche Tornado Smoke Hood-Designs legen Wert auf glatte Innenkonturen und mathematisch optimierte Expansionskammern. Diese professionelle Bautechnik minimiert interne Turbulenzen, reduziert den Gesamtdruckverlust des Systems und ermöglicht es Fabriken, mit kleineren, energieeffizienten Motoren höhere Erfassungsgeschwindigkeiten zu erreichen.

Wärmebeständigkeit und strukturelle Integrität

Die direkt aus einem Schmelzofen aufsteigende Luft kann leicht mehrere hundert Grad Celsius überschreiten. Abzugshauben müssen aus dicken, hitzebeständigen Stahllegierungen bestehen oder wassergekühlte Paneele enthalten, um thermische Verformungen und Verformungen im Laufe der Zeit zu verhindern. Die Gewährleistung der strukturellen Integrität unter zyklischer thermischer Belastung gewährleistet, dass die Motorhaube während ihrer gesamten Betriebslebensdauer ihre präzisen aerodynamischen Abstände beibehält.

Abdichtung und mechanische Zuverlässigkeit

Da sich die Haube während der Zapf- und Wartungsarbeiten bewegen muss, unterliegen die Drehgelenke, Drehgelenke und Dichtungen einem ständigen mechanischen Verschleiß. Bei der hochwertigen Fertigung kommen robuste Lager und temperaturbeständige Dichtungen zum Einsatz, um zu verhindern, dass Umgebungsluft in das System eindringt, was andernfalls den Abgasstrom verdünnen und die Einfanggeschwindigkeit an der Ofenmündung verringern würde.

5. Unsere professionellen Servicevorteile

Changzhou Thinks Environmental Technology Co., Ltd. fungiert als globaler Systemlieferant, der sich der Bereitstellung erstklassiger Lösungen zur industriellen Luftreinhaltung widmet. Unser Ansatz stellt sicher, dass jeder Kunde ein äußerst zuverlässiges System erhält, das auf seine spezifischen betrieblichen Gegebenheiten zugeschnitten ist.

• Unabhängige Forschung und Entwicklung: Unser Produktportfolio basiert ausschließlich auf proprietären Designs, die von unseren hauseigenen Ingenieursexperten entwickelt wurden. Wir konzentrieren uns auf die Optimierung der Aerodynamik, um eine branchenführende Erfassungseffizienz zu erzielen und gleichzeitig die betrieblichen Energiekosten zu minimieren.
• Umfassende Anpassung: Wir sind uns bewusst, dass keine zwei Schmelzwerkstätten identisch sind. Wir bieten vollständig maßgeschneiderte Tornado-Rauchhaubenkonfigurationen an, die auf Ihre Ofenkapazität, Werkstattdeckenhöhe, Kranfreiheit und spezifische Arbeitsabläufe bei der Materialhandhabung zugeschnitten sind.
• Globale Servicekapazitäten: Mit einer etablierten Exportpräsenz in Nordamerika, Europa, Afrika und Südostasien verfügen wir über das logistische Know-how und die technischen Supportnetzwerke, die für die reibungslose Abwicklung internationaler Industrieprojekte erforderlich sind.
• Strenge Qualitätssicherung: Um eine stabile und zuverlässige Leistung in rauen Gießereiumgebungen zu gewährleisten, wird jede einzelne Tornado Smoke Hood umfassenden strukturellen, mechanischen und Luftströmungstests unterzogen, bevor sie unsere Produktionsstätte verlässt.
• Branchenübergreifende Expertise: Über den traditionellen Metallguss und die Stahlproduktion hinaus werden unsere Systeme erfolgreich in den Bereichen Nichteisenmetalle, Chemie, Verpackung, Druck, Pharmazeutik und dem schnell wachsenden Sektor der neuen Energien eingesetzt.

6. Häufig gestellte Fragen

Wie spart die Tornado Smoke Hood Energie im Vergleich zu herkömmlichen Abgassystemen?

Das System nutzt ein aerodynamisches Wirbeldesign, das die Saugkraft genau dort konzentriert, wo der Rauch erzeugt wird. Da die Lufterfassung sehr gezielt erfolgt, kann das System mit einem geringeren Gesamtluftvolumen eine bessere Schadstoffeindämmung erreichen. Dadurch wird die Belastung des Hauptabsaugventilators reduziert, was im Laufe der Zeit zu erheblichen Stromeinsparungen führt.

Hält diese Haube die extremen Bewegungen beim Abstich von geschmolzenem Eisen aus?

Ja. Die Haube ist mit einem mehrachsigen Dreh- oder Kippmechanismus ausgestattet, der sich mit der physischen Bewegung des Mittelfrequenzofens synchronisiert. Dadurch wird sichergestellt, dass der Haubeneinlass so positioniert bleibt, dass die Emissionen perfekt gesammelt werden, unabhängig davon, ob der Ofen zum Beschicken aufrecht steht oder zum Eingießen des geschmolzenen Metalls vollständig geneigt ist.

Welche Branchen profitieren am meisten von dieser speziellen Technologie zur Luftreinhaltung?

Obwohl sie in erster Linie für Metallguss-, Stahlherstellungs- und Nichteisenmetall-Schmelzwerkstätten konzipiert sind, sind die zugrunde liegenden Lufterfassungsprinzipien äußerst effektiv für alle Schwerindustrieprozesse, bei denen es zu thermischen Aufwinden bei hohen Temperaturen, starken Partikelemissionen oder lokalisierten chemischen Dämpfen kommt.

Wie wird das Produkt vor dem internationalen Versand getestet?

Jede von Changzhou Thinks Environmental Technology Co., Ltd. hergestellte Einheit durchläuft vor dem Versand ein strenges Testprotokoll. Dazu gehören Inspektionen der strukturellen Integrität, Überprüfung der mechanischen Bewegung von Drehgelenken und Scharnieren sowie Luftstromdruckprüfungen, um sicherzustellen, dass die Ausrüstung vor der Auslieferung alle Leistungsspezifikationen erfüllt.

Welche Informationen sind erforderlich, um einen maßgeschneiderten Designvorschlag zu erhalten?

Um eine maßgeschneiderte Lösung zu erstellen, benötigt unser Engineering-Team grundlegende Details zu Ihrer Induktionsofenkapazität, den Arten der zu schmelzenden Metalle, Ihren typischen Materialbeschickungsmethoden, dem verfügbaren physischen Platz in der Werkstatt und Ihren örtlichen Umweltemissionsstandards.
